Portlet mapy wykorzystywany jest do prezentacji położenia obiektu w przestrzeni na podkładzie danych topograficznych. Dodatkowo, w trybie edycji (portlet „Mapa – edycja”), dostępna jest możliwość zmiany granic konturu, dodanie lub usunięcie konturu oraz export i import danych przestrzennych.

Generalną zasadą jest praca na jednym obiekcie, który wybierany jest w portletach wyszukiwania/listy, w modułach złoża kopalin, ROG, wnioski i koncesje.

Na przykład: wyszukanie złoża nr 10 w module złóż i zaznaczenie go na liście:

powoduje, że po wybraniu zakładki Podgląd

i przewinięciu strony do portletu Mapa, otrzymamy zasięg mapy dostosowany do rozpiętości wybranego złoża. Kontur złoża stanie się aktywny i wypełni się błękitną szrafurą:

Taki sam zasięg mapy będzie widoczny w zakładce Mapa – portlet Mapa – edycja:

Zakładka Mapa dostępna jest tylko dla użytkowników posiadających uprawnienia do edycji danych.

Portlet mapy podzielony jest na trzy obszary. Ponad rysunkiem mapy znajduje się listwa narzędziowa, zawierająca przyciski do obsługi podstawowych narzędzi i funkcji. Po lewej stronie jest panel narzędziowy, zawierający zestawy pogrupowanych tematycznie narzędzi. Resztę obszaru portletu zajmuje okno mapy.

Okno mapy

Okno mapy wyświetla dane przestrzenne systemu MIDAS2 na podkładzie danych topograficznych i umożliwia poruszanie się w oknie przy pomocy strzałek kierunkowych. W dolnym lewym narożniku mapy zawsze pojawia się podziałka, a w dolnym prawym – informacja o aktywnej warstwie oraz identyfikator i nazwa wybranego obiektu. W trybie przeglądania informacja ma kolor szary:

a w trybie edycji – czerwony:

Kontury warstw przestrzennych systemu MIDAS2 oznaczone zostały następującymi kolorami:

· Złoża – czarny

· Obszary górnicze – purpurowy

· Tereny górnicze – niebieski

· Koncesje poszukiwawcze – ciemnożółty

· Koncesje rozpoznawcze – jasnozielony

· Koncesje poszukiwawczo-rozpoznawcze – ciemnozielony

· Koncesje eksploatacyjne – czerwony

· Koncesje na magazynowanie substancji – fioletowy

· Koncesje na składowanie odpadów w górotworze – brązowy

Informacja, o sposobie graficznej prezentacji konturów systemu MIDAS oraz warstw podkładowych, dostępna jest w panelu bocznym, w zakładce Legenda.

Widoczność warstw podkładowych oraz opisów złóż uzależniona jest od skali, w jakiej wyświetlana jest mapa. Dla konturów systemu MIDAS2 nie wprowadzono takich ograniczeń. Poniżej przedstawiono zawartość okna mapy w różnych skalach (od większej do mniejszej). Aktywny kontur – „Barycz” na warstwie obszarów górniczych:

Niezależnie od ustawień systemowych, użytkownik sam może włączać/wyłączać widoczność poszczególnych warstw na mapie poprzez odpowiednie ustawienia w Legendzie.

W oknie mapy możliwe jest poruszanie się przy pomocy strzałek kierunkowych:

Pozwalają one na przesuwanie widoku w kierunku wskazywanym przez strzałkę. Przesuwanie działa w trybie ciągłym, od naciśnięcia wybranej ikony aż do jej zwolnienia.

Listwa narzędziowa

Listwa narzędziowa zawiera ikony narzędzi i funkcji wykonywanych na mapie.

Narzędzia wymagają dodatkowego działania operatora (np. wskazania prostokąta na mapie). Funkcje są wykonywane bezpośrednio po naciśnięciu ikony. Poszczególne ikony z listwy narzędziowej opisane są poniżej. Przy każdej z nich umieszczona została litera N - oznaczająca narzędzie, bądź F - oznaczająca funkcję:

N Powiększenie - narysowanie w oknie mapy prostokąta powoduje przerysowanie mapy w zasięgu nakreślonej figury.

N Pomniejszenie - narysowanie w oknie mapy prostokąta powoduje przerysowanie mapy tak, aby aktualnie widoczny zasięg mapy zmieścił się wewnątrz nakreślonego prostokąta.

N Przesunięcie - należy wskazać punkt początkowy, nacisnąć lewy przycisk myszy i przesuwać rysunek mapy (kursor); w momencie puszczenia przycisku, mapa zostanie przerysowana w aktualnym zasięgu.

F Poprzedni widok - przywrócenie poprzedniego zasięgu mapy; szary kolor ikony oznacza, że nie ma poprzednich zapamiętanych zasięgów.

F Następny widok - pozwala na powrót do wcześniej wybranego zasięgu; szary kolor ikony oznacza, że nie ma kolejnych zapamiętanych zasięgów.

F Pełny widok - zmiana zasięgu mapy tak, aby widoczny był cały obszar (obszar Polski).

N Informacja - po wskazaniu punktu na mapie, program pobiera z bazy danych informacje o obiektach położonych w tym miejscu i wyświetla ich listę w panelu Informacja.

F/N Pomiar - otwiera panel narzędzi pozwalający na pomiar: współrzędnych (narzędzie ), długości linii (narzędzie ), pola powierzchni (narzędzie ). Wygląd panelu po wykonaniu pomiaru współrzędnych i pola powierzchni przedstawia poniższy rysunek:

F Wydruk bieżącego widoku mapy – naciśnięcie ikony powoduje utworzenie i wyświetlenie pliku PDF, zawierającego rysunek mapy o zasięgu takim, jak aktualny zasięg okna mapy (lub, jeżeli nie jest zainstalowany program do przeglądania plików PDF, pozwala pobrać plik na dysk lokalny). Wydruk wykonywany jest z poziomu programu, w którym otwarto plik PDF.

F Wydruk mapy w skali 1 : 100 000 - naciśnięcie ikony powoduje utworzenie i wyświetlenie pliku PDF, zawierającego rysunek mapy w stałej skali 1:100 000 z zachowaniem środka aktualnego zasięgu (lub, jeżeli nie jest zainstalowany program do przeglądania plików PDF, pozwala pobrać plik na dysk lokalny). Wydruk wykonywany jest z poziomu programu, w którym otwarto plik PDF.

F Zasięg do wybranych - dostosowuje zasięg rysunku mapy tak, aby w oknie mapy zmieściły się wszystkie wybrane obiekty.

F Dwukrotne przybliżenie - przybliża zasięg mapy dwukrotnie, zachowując środek rysunku (powiększa skalę mapy).

F Dwukrotne oddalenie - oddala rysunek mapy dwukrotnie, zachowując środek rysunku (pomniejsza skalę mapy).

F Wydruk mapy w dowolnej skali - naciśnięcie ikony powoduje utworzenie i wyświetlenie pliku PDF, zawierającego rysunek mapy w skali podanej przez operatora systemu, z zachowaniem środka aktualnego zasięgu (lub, jeżeli nie jest zainstalowany program do przeglądania plików PDF, pozwala pobrać plik na dysk lokalny). Skala wydruku podawana jest w następującym oknie:

Należy w nim wpisać mianownik skali dla wydruku (np. 25000 dla skali 1 : 25 000). Skala „-1” oznacza wydruk aktualnego zasięgu mapy bez zmiany skali. Przy zmianie skali zachowywany jest środek aktualnego zasięgu mapy.

Pomoc – otwiera niniejszy opis portletu mapy.

Panel narzędziowy

Panel boczny zawiera pogrupowane tematycznie zestawy narzędzi dostępnych w danym trybie pracy. Poniżej wygląd panelu w trybie podglądu:

W skład panelu, w trybie podglądu, wchodzą następujące zakładki:

- Informacja,

- Szczegóły,

- Legenda,

- Szkic orientacyjny,

- Centrowanie XY,

- Historia.

W celu skorzystania z narzędzi należy rozwinąć, bądź wyciągnąć do osobnego okna, zakładkę.

Przycisk rozwija zakładkę. Poniżej widok zakładki Informacja po jej rozwinięciu:

Zwinięcie zakładki nastąpi po naciśnięciu przycisku .

Wyciągnięcie zakładki do osobnego okna następuje po naciśnięciu przycisku, a powrót do panelu narzędziowego - po naciśnięciu . Poniżej widok zakładki Informacja po wyciągnięciu jej do osobnego okna:

Informacja, Szczegóły

Panel Informacja i Szczegóły jest ściśle związany z działaniem narzędzia z listwy narzędziowej. Po naciśnięciu , kursor myszy zmienia się na . Kursorem należy wskazać punkt jak najbliżej obiektu, o który chcemy się zapytać. Uaktywnia to w panelu bocznym okno Informacja - pojawia się w nim lista wszystkich warstw przestrzennych (np. Gminy, Arkusze 1:50 000, Złoża) i obiektów (np. Olkusz - obszar wiejski, M-34-64A, złoże nr 10) leżących we wskazanym punkcie. Wskazanie kolejnego punktu na mapie, przy aktywnym kursorze , powoduje dodanie do okna Informacja kolejnej listy obiektów. Wynik ostatniej identyfikacji jest zawsze na szczycie listy. Zbędne zestawy informacji można usunąć poprzez wybranie z menu kontekstowego (dostępnego pod prawym przyciskiem myszy) opcji Remove, jak na poniższym przykładzie:

Wybranie dowolnego obiektu w oknie Informacja rozwija okno Szczegóły. Na poniższym przykładzie wskazane zostało złoże nr 10:

W oknie Szczegóły dostępne są następujące funkcje (akcje):

- Powiększ - dostosowuje zasięg mapy do obiektu wyświetlonego w oknie (tu: złoża nr 10).

- Podświetl - podświetla na żółto kontur obiektu (tu: złoża nr 10); żółty kontur pozostaje widoczny na mapie, dopóki nie zostanie użyta funkcja Wyczyść podświetlenie.

- Wyczyść podświetlenie – likwiduje podświetlenie obiektu na mapie.

Powyższe funkcje dostępne są również w menu kontekstowym okna Informacja, jak na poniższym przykładzie:

Legenda

Zakładka Legenda zawiera wykaz dostępnych na mapie warstw przestrzennych. Każda z nich może być widoczna i niewidoczna w oknie mapy. Realizuje się to poprzez włączenie/wyłączenie przycisku √ znajdującego się przy nazwie warstwy.

Oznaczenia, jakie zostały użyte dla prezentacji danej warstwy na mapie, można obejrzeć poprzez rozwinięcie legendy przyciskiem „+”. Na poniższym przykładzie zostały rozinięte legendy dla warstw „Tereny górnicze” i „Koncesje eksploatacyjne”:

Szkic orientacyjny

Szkic orientacyjny pozwala określić aktualne położenie i zasięg okna mapy w odniesieniu do granic kraju i województw:

Zakładka posiada też dodatkową funkcję - szybkiej zmiany położenia na mapie przy zachowaniu skali. Wystarczy przesunąć zielony prostokąt w inne miejsce, a obraz mapy przesunie się do niego. Poniżej wygląd okna podczas przesuwania zasięgu mapy:

Szkic można umieszczać w dowolnym miejscu na tle rysunku mapy przeciągając go myszką za belkę tytułową (przycisk ), zaś powrót do panelu bocznego przy pomocy . Jeśli po wyciągnięciu na okno mapy, szkic zasłania zbyt dużo jej treści, można go „zwinąć” naciskając przycisk . Przywrócenie szkicu nastąpi po naciśnięciu przycisku .

Centrowanie XY

Zakładka Centrowanie XY pozwala na ustawienie środka okna mapy do zadanego w przestrzeni geograficznej punktu. Określa się go podając parę współrzędnych X/Y lub B/L. Dla układów WGS84, PULKOWO_1942 i Bessel_1841 należy wpisać współrzędne geograficzne B i L, a dla pozostałych – współrzędne prostokątne X i Y. Pole Układ współrzędnych służy do deklaracji układu współrzędnych, w którym wprowadzono dane w polach X/B i Y/L.

Przycisk Pokaż zatwierdza wprowadzone informacje i przesuwa środek okna mapy do zadanego punktu.

Historia

Zakładka Historia pozwala na wyświetlenie historii zmian konturu obiektu.

Pole Zmiany bieżącego obiektu zawiera listę przedziałów czasowych, których granice oznaczają daty zmian aktywnego obiektu. Lista zawiera daty od – do oraz ewentualny komentarz do zmiany (odnoszący się do daty „do”). Data 9999/12/31 oznacza, że obiekt istnieje (nie został usunięty) , a 1900/01/01 – że podczas ładowania warstwy nie była znana data utworzenia obiektu (np. zatwierdzenia złoża).

Po wybraniu zmiany z listy lub wpisaniu dowolnej daty i godziny w pole Data, należy nacisnąć przycisk Pokaż. Nastąpi przerysowanie okna i na mapie, przerywaną linią, pokaże się stan warstwy na wybrany dzień (jak na poniższym rysunku):

Zaznaczenie opcji Tylko wybrany powoduje, że przerywaną linią rysuje się kontur historyczny tylko wybranego (aktywnego) obiektu:

Przeglądanie historii warstwy można zakończyć poprzez wyłączenie w legendzie widoczności grupy „Warstwy historyczne”:

TRYB EDYCJI

W trybie edycji portlet mapy wykorzystywany jest do prezentacji położenia obiektu w przestrzeni i dodatkowo do dokonywania zmian w geometrii obiektu oraz eksportu i importu. Poniżej wygląd mapy w trybie edycji:

Panel narzędziowy w trybie edycji rozszerzony jest o narzędzia wyboru, eksportu i edycji.

W skład tego panelu wchodzą następujące zakładki:

- Narzędzia wyboru,

- Narzędzia eksportu,

- Narzędzia edycji,

- Informacja,

- Szczegóły,

- Legenda,

- Szkic orientacyjny,

- Centrowanie XY,

- Historia.

Aby skorzystać z wybranej części panelu, należy zakładkę rozwinąć bądź wyciągnąć do osobnego okna. Przycisk rozwija zakładkę, a przycisk - zwija. Wyciągnięcie zakładki do osobnego okna następuje po naciśnięciu , a powrót do pierwotnej postaci - po naciśnięciu .

Narzędzia wyboru

Narzędzia umożliwiają graficzne wybieranie obiektów do eksportu.

Pole Warstwa selekcji określa warstwę, na której będą zaznaczane wybrane obiekty. Domyślnie jest to warstwa skojarzona z modułem, w którym ostatnio użytkownik wyszukiwał obiekty:

- obszary górnicze, jeśli ostatnio w portletach aplikacji wybierał obiekty w module ROG,

- złoża, jeśli wyszukiwanie było wykonane w module złoża,

- koncesje, jeśli wyszukiwanie było wykonane w module wniosków/koncesji.

Pole Warstwa pośrednia pozwala na deklarowanie warstwy, której kontury będą służyć do zaznaczania obiektów na warstwie selekcji – zobacz Wybór pośredni.

Zestaw przycisków służących do graficznego wybierania obiektów:

wybór obiektów poprzez wskazanie pojedynczego punktu,

wybór obiektów poprzez wskazanie prostokątem (przeciwległych narożników),

wybór obiektów poprzez wskazanie okręgiem (środka i punktu na okręgu),

wybór obiektów poprzez wskazanie obszarem zamkniętym (wskazanie kolejnych punktów, zakończenie dwuklikiem),

wybór obiektów poprzez wskazanie linią (wskazanie kolejnych punktów załamania, zakończenie dwuklikiem),

zatwierdzenie aktualnego zestawu obiektów i przekazanie ich jako zestawu do eksportu,

czyszczenie zestawu obiektów wybranych na mapie.

Każde wskazanie, wykorzystujące narzędzie selekcji, powoduje wybranie zestawu obiektów. Jeżeli w trakcie wskazywania nie przyciśnięto żadnego przycisku funkcyjnego, to będzie utworzony nowy zestaw. Przyciskając klawisze funkcyjne możemy modyfikować aktualny zestaw obiektów:

- z klawiszem "Shift" - dołączamy obiekty do zestawu,

- z klawiszem "Alt" - usuwamy obiekty z zestawu wybranych,

- z klawiszem "Ctrl" - wykonujemy na wcześniej wybranym zestawie obiektów i aktualnie wskazanych obiektach operację różnicy symetrycznej - czyli powtórnie wybrane obiekty są usuwane z zestawu, natomiast obiekty wcześniej nie wybrane - dołączane do zestawu wybranych.

Wybór pośredni

W narzędziach wyboru są opcje dające możliwość tworzenia zestawu obiektów przy pomocy konturów innej warstwy. W tym celu, z listy rozwijalnej Warstwa pośrednia, należy wybrać warstwę (wskazać inną nazwę niż „Brak”). Następnie jednym z narzędzi graficznego wybierania pokazać jeden lub więcej konturów warstwy pośredniej, którymi aplikacja wybierze obiekty z warstwy docelowej (warstwy selekcji).

Uwaga!

- błękitnym kolorem zostaną zaznaczone jedynie obiekty z warstwy docelowej (nigdy z warstwy pośredniej);

- jeżeli warstwa pośrednia = Brak, to przyciski graficznego wybierania działają bezpośrednio na warstwie selekcji.

Na przykład: jako warstwę pośrednią wybieramy "Gminy" a warstwę selekcji - „Złoża”; naciskamy ikonę i kursorem wskazujemy jedną, bądź więcej gmin. W efekcie program wybierze nam wszystkie złoża leżące obszarze wskazanych gmin.

Przy wybieraniu warstwą pośrednią działają klawisze funkcyjne opisane wcześniej. Operują one na wybranym zestawie z warstwy selekcji np. z warstwy złóż (nie na obiektach warstwy pośredniej !).

W trakcie wybierania obiektów możliwa jest zmiana warstwy pośredniej. Umożliwia to np. wybranie wszystkich złóż z obszaru powiatu a następnie, po zmianie warstwy pośredniej na „gminy”, usunięcie z zestawu złóż z pojedynczych gmin. Następnie można dodać złoża z gminy sąsiadującej z powiatem, a po zrezygnowaniu z warstwy pośredniej, np. dodać bezpośrednio jeszcze kilka pojedynczych złóż.

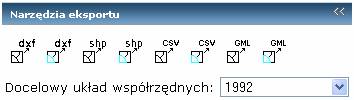

Narzędzia eksportu

Narzędzia eksportu umożliwiają konwersję do określonego formatu zewnętrznego (DXF, SHP, CSV oraz GML) obiektów z warstwy selekcji.

Eksportować można całą warstwę lub tylko wybrane na niej obiekty. Tworzenie zestawu obiektów odbywa się przy pomocy Narzędzi wyboru.

Eksportu dokonuje się przy pomocy następujących funkcji:

- eksport całej aktywnej warstwy do formatu DXF

- eksport wybranych obiektów do formatu DXF

- eksport całej aktywnej warstwy do formatu SHP

- eksport wybranych obiektów do formatu SHP

- eksport całej aktywnej warstwy do formatu CSV

- eksport wybranych obiektów do formatu CSV

- eksport całej aktywnej warstwy do formatu GML

- eksport wybranych obiektów do formatu GML

Pole Docelowy układ współrzędnych służy do określenia, w jakim układzie odniesienia zostaną zapisane dane w pliku wynikowym. Domyślnie jest to Państwowy Układ Współrzędnych Geodezyjnych 1992 – układ, w którym przechowywane są dane w bazie.

Narzędzia edycji

Narzędzia edycji umożliwiają dodanie, usunięcie lub zmianę geometrii obiektu. Aktywnym obiektem jest ten, który został wybrany w portlecie szukania/listy w modułach złoża, ROG lub wnioski/koncesje. Identyfikator i nazwa aktywnego obiektu są zawsze wypisane kolorem czerwonym w dolnym prawym narożniku mapy.

Dostępne są następujące narzędzia i funkcje umożliwiające edycję:

- dodaje nowy obiekt poprzez wskazanie punktów na mapie kursorem myszy,

- przesuwa aktywny obiekt,

- usuwa aktywny obiekt,

- wyświetla wierzchołki aktywnego obiektu,

- dodaje nowy wierzchołek do aktywnego obiektu,

- usuwa wskazany wierzchołek aktywnego obiektu,

- przesuwa wierzchołek aktywnego obiektu,

- umożliwia wczytanie nowego obiektu z pliku w formacie CSV, DXF, GML,

- wyświetla okno Edytuj współrzędne z listą współrzędnych wierzchołków wybranego obiektu i udostępnia narzędzia do ich edycji (dodawanie, usuwanie, numerowanie, dodawanie obwodnicy lub całego obiektu z pliku).

Pole Warstwa wskazuje, jaka warstwa jest aktualnie aktywna. W przypadku edycji danych przestrzennych modułu ROG, na liście dostępne są 2 warstwy: obszary górnicze i tereny górnicze, przy czym „obszary górnicze” są warstwą domyślną.

Pole Podaj deklarowaną datę zmiany – pozwala operatorowi wpisać inną datę zmiany niż aktualna. Domyślna jest zawsze data aktualna.

Podaj komentarz dla zmiany – pole to pozwala na dodanie komentarza do wprowadzanej zmiany (np. test, wybilansowanie, poprawka, decyzja nr.... itp.). Wpisany tekst będzie następnie widoczny w panelu Historia, ułatwiając przeglądanie zmian. Poniżej przykład listy zawierającej historię zmian złoża, które zostało 31 grudnia 1992r wybilansowane – podczas usuwaniu konturu podany został komentarz „wybilansowanie”:

Edytuj współrzędne

Okno służy do edycji współrzędnych konturu aktywnego obiektu. Współrzędne ujęte są w postaci tabelarycznej. Można je edytować zmieniając wartości numeryczne każdej z nich, bądź wykonywać na nich różne funkcje (operacje).

Poniżej podano wygląd okna, gdy aktywne jest złoże nr 114, składające się z 2 obwodnic:

Pierwsza kolumna w tabeli współrzędnych służy do zaznaczenia punktów, na których będzie przeprowadzona jedna z następujących operacji: zaznaczenie punktu na mapie, numerowanie, transformacja do układu współrzędnych 1992.

Kolumna Obw. – zawiera kolejne numery obwodnic konturu. Numeracja zaczyna się zawsze od numeru „0”.

Kolumna L.p. – zawiera numer kolejny punktu w obwodnicy. Numeracja zaczyna się zawsze od numeru „0”.

Kolumna X i Y – zawiera wartości współrzędnych punktów załamania konturu. Wartości te mogą być edytowane bezpośrednio w komórkach tabeli.

Kolumna Operacje – zawiera funkcje umożliwiające wstawienie punktu lub wczytanie fragmentu obwodnicy z pliku przed lub za istniejącą współrzędną. Np. użycie funkcji Wstaw przed dla punktu nr 1 w obwodnicy nr 0 spowoduje wstawienie nowego wiersza powyżej tego punktu ze współrzędnymi 0, 0 i przenumerowanie punktów w obwodnicy. Zmiana pojawi się na mapie dopiero po naciśnięciu Zapisz zmiany.

Pole Odwróć zaznaczenie oraz Zaznacz/Odznacz wszystkie operuje na elementach z kolumny pierwszej i służy do zmiany zbioru zaznaczonych punktów.

Usuń wybrane punkty – usuwa te punkty załamania konturu, przy których jest znak √. Zmiana pojawi się na mapie dopiero po naciśnięciu Zapisz zmiany.

Zaznacz na mapie – oznacza na mapie symbolem ■ te punkty, przy których jest znak √. Np. po zaznaczenie punktów z obwodnicy nr 1:

Numeruj punkty na mapie – opisuje na mapie każdy, zaznaczony znakiem √ , wierzchołek w formacie nr_obwodnicy/nr_punktu_w_obwodnicy. Na przykład po zaznaczeniu wszystkich punktów złoża nr 114:

Blok Transformacja współrzędnych zaznaczonych punktów – zawiera funkcje umożliwiające transformację współrzędnych zaznaczonych w tabeli punktów pomiędzy układami współrzędnych.

Źródłowy układ współrzędnych – określa, w jakim układzie są współrzędne, wyświetlone w tabeli (kolumny X i Y). Dostępne są następujące układy współrzędnych:

Cyfra, występująca po znaku „_”, oznacza numer strefy (np. 1965_1 oznacza układ 1965, strefa 1). Układy WGS84, PULKOWO_1942 i Bessel_1841 – to układy elipsoidalne (opisywane współrzędnymi geograficznymi), pozostałe – to układy współrzędnych prostokątnych płaskich.

Docelowy układ współrzędnych – określa, do jakiego układu współrzędnych zostanie wykonana transformacja. Aktualnie dostępny jest układ 1992 – ten, w którym przechowywane są dane. w bazie SDE.

Przelicz – naciśnięcie przycisku wykonuje transformację według przyjętych parametrów. Uwaga! zmiany zostaną zapisane do bazy dopiero po naciśnięciu Zapisz zmiany.

Dodaj obwodnicę – powoduje dodanie nowego rekordu na końcu listy współrzędnych. Nowa obwodnica otrzymuje kolejny numer (na poniższym przykładzie numer 2):

Wczytaj z pliku – jest równoważne funkcji wczytanie_nowego_obiektu dostępnej w panelu Edytuj_współrzędne. Naciśnięcie przycisku powoduje zastąpienie wszystkich części (obwodnic) aktywnego konturu obiektem wczytanym z pliku.

Zapisz zmiany – zapisuje wszystkie zmiany do bazy.

Nowy obiekt – tworzy nowy, pusty, obiekt o identyfikatorze równym ID (numer ID wyświetlany jest na czerwono w prawym dolnym narożniku mapy). Po naciśnięciu przycisku, panel wygląda w ten sposób:

W następnej kolejności należy nacisnąć przycisk Dodaj obwodnicę. Spowoduje to dodanie nowego punktu obwodnicy współrzędnych X=0 i Y=0:

Zerowe wartości współrzędnych należy zmienić na właściwe, bezpośrednio w komórkach kolumn X i Y. Następne punkty można dodać wykorzystując funkcje dostępne w kolumnie Operacje, ewentualnie wykorzystując przycisk Dodaj obwodnicę.

UWAGA:

1. Każdą obwodnicę muszą tworzyć co najmniej 3 punkty.
2. Wszelkie zmiany na mapie pojawią się dopiero po naciśnięciu przycisku Zapisz zmiany.

---
